Termék bemutatása
A ZZS-20A egyszerre méri mind a három tekercset - A0, B0 és C0 egy menetben. Egy beállítás három különálló tesztet helyettesít, és a tesztidő nagyjából egy-harmadára csökken. A terhelés alatti fokozatkapcsolókat lemerülés nélkül is beállíthatja. Az egység az átváltás során stabil értékeket tart.
A kimenet eléri a 20 A-t fázisonként, 0,5 mΩ felbontással és 25 kΩ-ig terjedő tartományban, tehát lefedi a nagy teljesítményű transzformátorokat és az elosztó egységeket is. A mágneses-segédteszt felgyorsítja az alacsony-feszültségű delta tekercselést, és az automatikus lemágnesezés minden teszt után eltávolítja a maradék magmágnesességet. Az egység a semleges vezeték ellenállását is leolvassa úgy, hogy először megméri az A0-t, majd megismétli a fázistesztet.

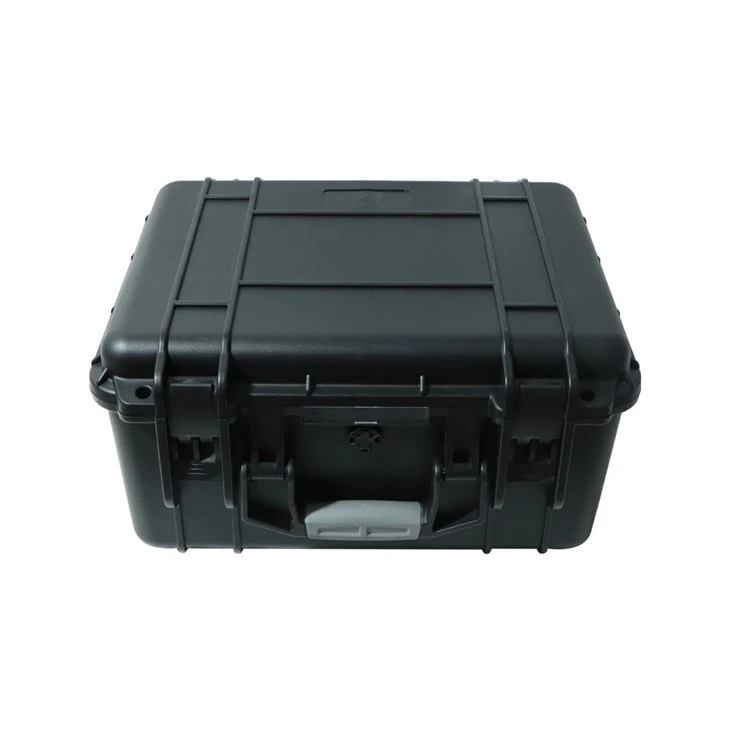

Az érintőképernyő, a beépített -nyomtató és a 200-felvételi memória USB-exporttal egyszerűvé teszi a terepmunkát. 13.4 kg, ütésálló, indukció elleni védelem.
Miért használjon háromfázisú egyenáramú ellenállásmérőt?
A hagyományos transzformátor tekercsellenállás vizsgálata fázisonként történik. A technikusok csatlakoztatják, mérik, lekapcsolják, majd áttérnek a következő tekercsre. Ismételje meg háromszor.
A ZZS-20A ezt a ciklust egyre csökkenti.
- Gyorsabb három{0}}fázisú mérés- Három különálló teszt helyett egyetlen beállításban méri mind a három tekercset.
- Kevesebb vezetékváltás- Csatlakoztassa a mérővezetékeket egyszer. Nincs szükség a fázisok közötti le- és visszakapcsolásra.
- Széles áramtartomány- Feladó<1 mA up to 40 A single-phase, or 20A+20A three-phase. Handles everything from small distribution transformers to large power units.
- Automatikus elemzés- Kiszámítja a három-fázisú kiegyensúlyozatlanságot, és az ellenállást automatikusan névleges hőmérsékletre konvertálja.
- Beépített -lemágnesezés- Eltávolítja a maradék magmágnesességet a tesztelés után, megakadályozva a mérési eltolódást a következő teszteknél.
- Terep{0}}kész kialakítás- 13.4 kg, ütésálló, interferencia--álló. Alállomásokra és gyári padlókra építve.
Kulcsfontosságú mérési funkciók
Három-fázisú és egy{1}}fázisú kettős mód
Egy menetben méri mind a három tekercset a tesztidő lerövidítése érdekében, vagy egyfázisú{0}}módra vált a rugalmas konfigurációk érdekében.
Automatikus kiegyensúlyozatlanság számítás és hőmérséklet konverzió
Azonnal kiszámítja a fázisok közötti -a-fázis ellenállás-különbségeket, és a mért értékeket névleges hőmérsékletre konvertálja a közvetlen összehasonlítás érdekében.
Mágneses{0}}mérés és automatikus lemágnesezés
Felgyorsítja a mag stabilizálását összetett tekercseknél, és a tesztelés után automatikusan eltávolítja a maradék mágnesességet.
A -csapkapcsoló-támogatás betöltésekor
Állítsa be közvetlenül a csapok helyzetét a műszer lemerítése nélkül, így a munkafolyamat zavartalan.
Adatkezelés
Akár 200 tesztrekordot tárol USB-exporttal jelentéskészítéshez, valamint egy beépített-hőnyomtatót a helyszíni dokumentációhoz-.
Széles áramtartomány
Tól<1 mA to 40 A (single-phase) or 20A+20A (three-phase), covering small distribution units to large power transformers.
Hogyan takaríthat meg időt a három-fázisú tesztelés?
- Hagyományos munkafolyamat:Csatlakozás → A fázis mérése → újracsatlakoztatás → B fázis mérése → újracsatlakoztatás → C fázis mérése
- ZZS-20A munkafolyamat:Csatlakozás → Háromfázisú-mérés → Automatikus számítás → Eredmények
Az ismétlődő vezetékcserék kiküszöbölésével és a mérések kombinálásával a teszter jelentősen csökkenti a terepi időt. A tényleges vizsgálati idő a transzformátor kapacitásától, a tekercs konfigurációjától, a kiválasztott tesztáramtól és az alkalmazott vizsgálati módszertől függ.
Termék paraméter
| Modell | ZZS-20A háromfázisú egyenáramú ellenállásvizsgáló |
| Kimeneti áram (egyfázisú) | 40 A / 20 A / 10 A / 5 A / 1 A / 0,2 A / 10 mA /<1 mA |
| Kimeneti áram (háromfázisú) | 20A+20A / 10A+10A / 5A+5A / 1A+1A / 0.2A+0.2A |
| Vizsgálati tartomány (egyfázisú) | 40A: 0,1–0,5Ω · 20A: 0,5mΩ–1Ω · 10A: 1,0mΩ–2Ω · 5A: 10mΩ–4Ω · 1A: 0,1–20Ω · 0,2A: 1,0–100Ω ·5<1mA: 500Ω–25kΩ |
| Vizsgálati tartomány (három fázis) | 20A+20A: 0.2mΩ–0.3Ω · 10A+10A: 0.5mΩ–0.6Ω · 5A+5A: 10mΩ–1.5Ω · 1A+1A: 0.1–7.0Ω · 0.2A+0.2A: 1.0–30Ω |
| Pontosság | ± (olvasás × 0,2% + 2 számjegy) |
| Hőmérséklet korrekció | Auto-ellenállássá alakítja névleges hőmérsékleten; auto-kiszámítja a három-fázisú kiegyensúlyozatlanságot |
| Kijelző | Színes érintőképernyő, beépített{0}}panelnyomtató |
| Memória | 200 találatot tárol (bővíthető), USB export |
| Méretek | 428 × 350 × 230 mm |
| Súly | 13,4 kg |
| Üzemi hőmérséklet | -10 foktól 50 fokig |
| Nedvesség | <90% RH, non-condensing |
| Tápegység | AC 220V ±10%, 50/60 Hz |
| Védelem | Anti-indukció / anti-potenciálvédelem |
Alkalmazások
- Erőátviteli transzformátor tesztelése- Mérje meg a tekercsellenállást a gyári tesztelés, az üzembe helyezés és az ütemezett karbantartás során.
- Elosztó transzformátor tesztelése- A telepítés és a rutinellenőrzés során ellenőrizze a tekercsellenállást és a fáziskonzisztenciát.
- Transzformátor üzembe helyezés- Az újonnan telepített vagy szervizelt transzformátorok feszültség alá helyezése előtt végezzen ellenállásmérést.
- Megelőző karbantartás- Hasonlítsa össze az ellenállásértékeket a fázisok és a karbantartási időszakok között a transzformátor állapotának felméréséhez.
- Tap váltó tesztelése- Mérje meg az ellenállást különböző csapolási pozíciókban az érintkezők állapotának és a csatlakozás integritásának ellenőrzéséhez.
- Gyári átvételi teszt (FAT)- Használja a transzformátor FAT és a szállítás előtti végső minőségellenőrzés részeként.
- Helyszíni szolgáltatás-- A hordozható kialakítás lehetővé teszi a helyszíni technikusok számára, hogy alállomásokon, telepítési helyeken és karbantartási helyeken teszteljenek.
A gyártás részletei
Tartozék
| Nem. | Tétel | Menny |
|---|---|---|
| 1 | Fő egység | 1 |
| 2 | Tesztvezetékek (sárga-zöld-piros-fekete) | 4 |
| 3 | Tesztvezetékek (sárga-zöld-piros) | 3 |
| 4 | Tápkábel | 1 |
| 5 | Földelő vezeték | 1 |
| 6 | Nyomtató papír | 2 |
| 7 | Biztosíték (10 A) | 3 |
| 8 | Felhasználói kézikönyv | 1 |
| 9 | Ellenőrzési jelentés | 1 |
| 10 | Megfelelőségi tanúsítvány |
GYIK
1. kérdés: Mire használható a háromfázisú egyenáramú ellenállásmérő?
V: Méri a transzformátor tekercseinek egyenáramú ellenállását a gyártás, az üzembe helyezés, a karbantartás és a hibaelhárítás során.
2. kérdés: Mi az előnye a három-fázisú mérésnek az egy-fázishoz képest?
V: Három különálló teszt helyett egy beállításban méri mind a három tekercselést, nagyjából egy-harmadára csökkentve a terepi időt. Kiküszöböli a vezeték ismételt csatlakoztatását is.
3. kérdés: Ez a tesztelő képes kezelni a-fokozatkapcsolók betöltését?
V: Igen. Közvetlenül beállíthatja a csap helyzetét anélkül, hogy először le kellene ürítenie a műszert.
4. kérdés: Támogatja az egy-fázisú tesztelést?
V: Igen. A ZZS-20A támogatja az egy-fázisú és a háromfázisú módokat is több áramtartományban.
Q5: Milyen transzformátorokhoz alkalmas?
V: Erőátviteli transzformátorok, elosztó transzformátorok és megfelelő transzformátorok - kis egységektől a nagy teljesítményű berendezésekig.
6. kérdés: Van lemágnesezése?
V: Igen. A beépített-automatikus lemágnesezés eltávolítja a maradék magmágnesességet a tesztelés után.
7. kérdés: Ki tudja számítani az ellenállás kiegyensúlyozatlanságát?
V: Igen. Automatikusan kiszámítja a három-fázisú ellenállás-kiegyensúlyozatlanságot, és az értékeket névleges hőmérsékletre konvertálja.
8. kérdés: Mennyi adatot tud tárolni?
V: Akár 200 tesztrekord (bővíthető), plusz USB-export a számítógépre való letöltéshez.
9. kérdés: Testreszabhatja az aktuális tartományt?
V: Igen. Mondja el a tekercsellenállását és a transzformátor típusát, és mi konfiguráljuk a kimenetet és a tartományt. Támogatjuk az OEM/ODM-et.
10. kérdés: Mi a garancia?
V: Egy év a teljes gépen, plusz az élethosszig tartó műszaki támogatás. Mérnökeink online válaszolnak a telepítéssel, az üzembe helyezéssel és a hibaelhárítással kapcsolatban.
