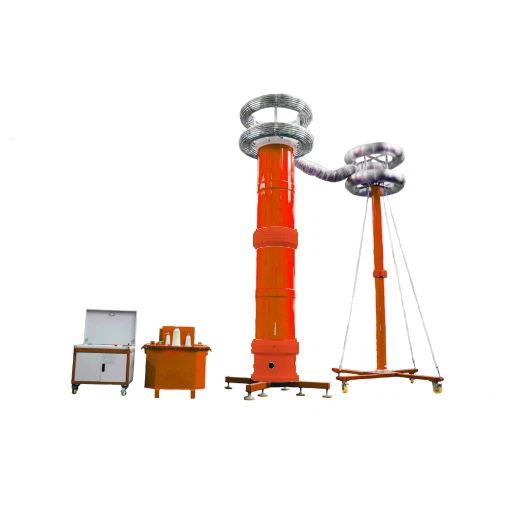

800 KVA 400 KV AC rezonancia tesztrendszer 220 KV GIS-hez

Tesztelt alkalmazás és követelmény

1. 220KV GIS AC feszültségállósági teszt, vizsgálati frekvencia 30 ~ 300Hz, vizsgálati feszültség nem több, mint 395KV, tesztidő 1 perc.

2. 110KV GIS AC feszültségállósági teszt, tesztfrekvencia 30 ~ 300Hz, tesztfeszültség legfeljebb 265KV, tesztidő 1 perc.

3. 35KV GIS váltóáramú feszültségállósági teszt, tesztfrekvencia 30 ~ 300Hz, tesztfeszültség legfeljebb 95KV, tesztidő 1 perc.

Munka állapot

környezeti hőmérséklet: -10⁰C –50 ⁰C;

2. relatív páratartalom: 90%RH vagy annál kisebb

3. magasság: 1000 m vagy annál kisebb

Főbb műszaki paraméterek és funkciók

névleges teljesítmény: 800kVA;

bemeneti teljesítmény: 3 fázis 380V, 50Hz;

névleges feszültség: 80kV; 160KV, 400KV

névleges áram: 10A;4A;2A;

munkafrekvencia: 30-300Hz;

kimeneti hullámforma: szinuszhullám

hullámforma eltérési tényezője A kimeneti feszültség hullámformájának torzítási aránya 1% vagy annál kisebb;

üzemidő: alulértékelt terhelés folyamatos működést tesz lehetővé 60 perc, túlfeszültség 1,1-szer 1 perc;

Hőmérséklet-emelkedés: az alulértékelt terhelés folyamatos működést tesz lehetővé 60 percig, ezt követően a hőmérséklet-emelkedés legfeljebb 65 K

minőségi tényező: Q nagyobb vagy egyenlő, mint 30(f=45Hz)

védelmi funkció: A tesztelt termék túláram-, túlfeszültség- és túlfeszültség-védelemmel rendelkezik (a részletekért lásd a frekvenciaváltó tápegységet).

pontosság: Rendszer effektív érték 1,5;

AC rezonancia tesztrendszer működését videó

800kVA/400kV10 reaktort tervez, és80kVA/40kV/2A/60Hegyetlen reaktorhoz.

Rendszer és paraméterek

izgalmas transzformátor JLB-37kVA/6/12/24kV/0.4kV 1készlet

névleges kapacitás: 55kVA;

bemeneti feszültség:0-400V,egyfázisú;

kimeneti feszültség: 6/12/24kV

Szerkezet: száraz típusú;

súly: 180 kg;változtatható frekvenciájú tápegység CHXB-F -37kW/380V 1 készlet

Névleges teljesítmény: 37 kW

Tápellátás a működéshez: 380±10%V (egy/3 fázis), tápfrekvencia

kimeneti feszültség:0 –400V,egy,

Névleges bemeneti áram: 92,5A

névleges kimeneti áram: 92,5A

Feszültségfelbontás: 0,01 kV

Feszültségmérés pontossága: 1,5%

Frekvencia tartomány: 30-300 Hz

Frekvenciavezérlés felbontása: kisebb vagy egyenlő, mint 0,1 Hz

gyakoriság stabilitása: 0,1%

Működési idő: Folyamatos névleges kapacitással 5 perc

Folyamatos névleges kapacitáson 5 perc az alkatrészek maximális hőmérséklete Legfeljebb 65 K

Zajszint: 50 dB vagy annál kisebb

A következő funkciókat lehet megvalósítani

A változtatható frekvenciájú tápegység függőlegesen és vízszintesen helyezkedik el, különösen alkalmas terepi működésre és megfigyelésre.

Belül és kívül speciális ütéscsillapító gumi támasztó lábakkal és védő alumínium dobozzal van felszerelve, amely hatékonyan csökkenti a szállítás közbeni ütéseket és az emelés közbeni ütéseket. A változtatható frekvenciájú tápegység hosszú távú stabilitása és megbízhatósága;

paraméter megjelenítése: Érintő vagy külső egér nagy képernyős LCD kijelző rendszer. Rezonanciafeszültség kijelzése (a teszt előtt beállított célfeszültség), Tesztfrekvencia, mérési frekvencia, kisfeszültségű feszültség, kisfeszültségű áram, ellenállási feszültség, túlfeszültség elleni védelem, túláramvédelem, villanás elleni védelem, lépéserősítés és időzítés, üzemmód váltás , A kapacitás, az induktivitás, a frekvenciacsere számítása, a paraméterlekérdezés, a frekvenciagörbe, a feszültséggörbe és így tovább is megjeleníthető a teszt rezonanciafrekvencia pontosságának és stabilitásának közvetlen megítéléséhez.

paraméter beállítása: A nagy képernyős érintőképernyős LCD színes képernyő és a külső egér közvetlenül befejezi a különböző paraméterek beállítását, beállíthatja az indítási frekvenciát, a leállítási frekvenciát, az indítófeszültséget, a fázisnövelést és az időzítést, a feszültségosztó változási arányának mérését, a gerjesztési változási arányt, a túlfeszültség elleni védelmet, túláramvédelem, villanás elleni védelem, teszt mód, kapacitás és induktivitás frekvenciacsere számítás, paraméterezési tippek és segítség stb.

Teszt mód: Érintőképernyő és külső egér működése, három működési állapot van: automatikus, félautomata és kézi. Rendelkezik az erősítés, a hangolás (beleértve a kézi és az automatikus), a nyomás- és időzítés szegmentálása, a működési állapot, az üzemmódváltás, a hibafigyelmeztetés, a kapacitás és az induktivitás frekvenciacseréjének számítása stb.

Védelmi funkció és információs felszólítás: nagynyomású túlfeszültség védelemmel, alacsony nyomású túláramvédelemmel, túláramvédelemmel és detuning védelemmel, nullával, áttörésvédelemmel, vészleállítással, feszültség alatti védelemmel és egyéb többszörös védelmi funkciókkal

Adattárolási funkció: Teszteredmények mentése (kézi mentés), nyomtatás, feltöltés, visszanézés stb

teszt eredménye: A kézi vagy automatikus teszt után a teszt részletes paraméterei jeleníthetők meg a teszteredmény felületen. Amikor a teszt megszakad, a megszakítás állapota kérhető. A paraméterek egy memóriába menthetők, amely egy nem felejtő memória és 50 tesztrekordot tud tárolni.;

Adatok áttekintése: Az elmentett vizsgálati eredmény adatok megjeleníthetők a képernyőn. USB interfésszel is rendelkezik, amely kinyomtathatja az adatkimenetet, vagy használhatja a készülék által hordozott nyomtatót (A nyomtatót a vevő saját maga választja. Ha a megrendelő rendelkezik ezzel, akkor azt a szerződésben rögzíteni kell)

Automatikus feszültségstabilizáló funkció: A rendszer automatikusan követi és fenntartja a stabil tesztfeszültséget a beállított tesztfeszültségnek vagy a kézi erősítés eredményének megfelelően. A feszültségstabilitás 1.0%;

A frekvenciatartomány és a frekvenciafelbontás beállítható: A frekvenciamodulációs tartomány {{0}}Hz, 45 -100Hz,200-300Hz, a beállítási igény szerint, felgyorsíthatja a hangolási folyamatot; A frekvenciafelbontás igény szerint beállítható, például 0,1 Hz, 0,2 Hz, 0,5 Hz vagy 1,0 Hz, optimalizálja az egyensúlyt a hangolás hatékonysága és hangolási pontosság;

A frekvenciaszabályozás durva és finomhangolásra oszlik, a tesztrezonancia pont automatikusan megtalálható, biztosítva, hogy a rezonanciafrekvencia ne sodorjon el a teljes vizsgálati folyamat során;

Súly: kb 35 kg

HV reaktor DK-80kVA/40kV 10nem

Névleges kapacitás: 80kVA;

Névleges feszültség: 40kV;

Névleges áram: 2A;

induktivitás: 60H /sz

minőségi tényező:Q Nagyobb vagy egyenlő, mint 30 (f=45Hz);

Szerkezet: száraz típusú;

súly: körülbelül 65 kg;

kapacitív feszültségosztó FRC-400kV/500pF 1készlet

Névleges feszültség: 400kV;

HV kapacitás: 500pF;

dielektromos veszteség:tgσ Kisebb vagy egyenlő, mint 0,5%;

feszültségosztó aránya:6000:1

mérési pontosság: aktív érték 1.5

súly: körülbelül 35 kg;

Csomagolási lista

konfigurációs berendezések listája

Dokumentumok listája









1. Szállítás:Gyors szállítás és rugalmas szállítási mód
2. Fizetés:Válassza ki a megfelelő fizetési feltételeket és fizetési módot
3. Eladó szolgáltatás:24-órás online kapcsolattartás, válassza ki a megfelelő berendezés-modellt kérésének megfelelően, adja meg a legjobb ajánlatot, támogassa a testreszabást
4. Jótállási idő:Minden gép minőségi garanciája egy évre és az egész életen át tartó műszaki támogatás az Ön számára. Online válasz az ügyfelek műszaki problémáira.
